TRANSMISSION SPECIFICATIONS (for solid bare conductors)

 Frequence [MHz]

1

 4

 8

 10

 16

 20

 25

 31

 63

 100

 155

 200

 250

 Attenuance (max)

 2

 3.7

 5.5

 5.9

 7.5

 8.4

 9.5

 10.6

 15.3

 19.8

 25.1

 28.9

 32.8

 NEXT (min)

 74.3

 65.2

 60.7

 59.3

 56.2

 54.7

 53.3

 51.8

 47.3

 44.3

 41.4

 39.7

 38.3

 ACR (min)

 42.2

 61.4

 55.4

 53.3

 48.6

 46.3

 43.8

 41.2

 31.9

 24.5

 16.2

 10.8

 5.4

 PS-NEXT (min)

 42.3

 63.2

 58.7

 57.3

 54.2

 52.7

 51.3

 49.8

 45.3

 42.3

 39.4

 37.7

 36.3

 RETURN LOSS (min)

 20

 23

 24.5

 25

 25

 25

 24.3

 23.6

 21.5

 20.1

 19

 18

 17.3

TRANSMISSION SPECIFICATIONS (for stranded conductors)

 Frequence [MHz]

 1

4

8

 10

 16

20

 25

31

 63

 100

 155

200

250

 Attenuance (max)

2

3.7

 5.5

5.9

7.5

8.4

9.5

10.6

 15.3

19.8

 25.1

28.9

 32.8

 NEXT (min)

 74.3

 65.2

60.7

 59.3

 56.2

54.7

 53.3

51.8

 47.3

 44.3

41.4

 39.7

 38.3

 ACR (min)

 42.2

 61.4

55.4

53.3

 48.6

46.3

 43.8

 41.2

 31.9

24.5

16.2

10.8

5.4

 PS-NEXT (min)

 42.3

 63.2

58.7

57.3

54.2

 52.7

 51.3

49.8

 45.3

42.3

39.4

37.7

 36.3

 RETURN LOSS (min)

20

23

 24.5

 25

 25

25

 24.3

 23.6

 21.5

20.1

 19

18

17.3

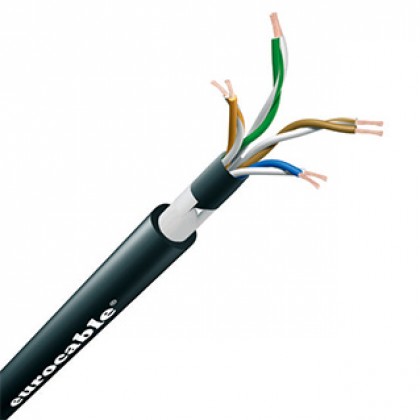

 GENERAL DATA

 Cable

 O.D.

7.50 mm

 Standard reels

 305 m

 Weight

56.50 Kg/100 m

 Jacket

 Material

 PVC (Double layer)

 Shield

 Material

-

 Coverage

 Conductor

 Qty

 4 x 2

 Strand

7 x 0.20 mm

 Area/AWG

 0.22 mm²/24

 Material

Electrolytic bare copper foamed polyolefin insulated
