MOBILE / 500 m ON WOODEN REELS

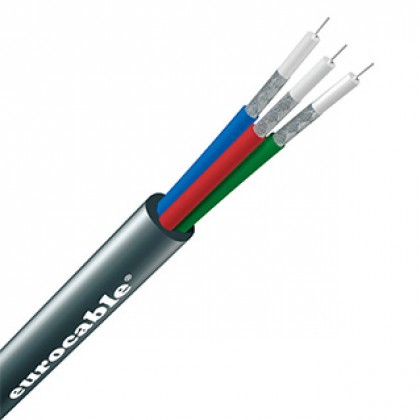

동축 케이블 (RGBD3).
4 개의 동축 + 동기화 (RGBY3).
5 개의 동축 플러스 싱크 & 홀드 (RGBYCD3).

멀티 코어 비디오 케이블은 비디오 신호를 전송하기위한 여러 가지 요구를 충족합니다.
- 구성 요소
- COMPOSIT
- S-VHS
- SVGA
RED, GREEN 및 BLUE 신호의 다중 동축 전송은 별도의 동축 케이블을 통해 이루어집니다.

CVS LK Code:
RGBD3, RGBYD3, RGBYCD3

ELECTRICAL DATA
		RGBD3	RGBYD3	RGBYCD3
D.C.R. at 20°C	Conductor	61 ohm/km
	Shield	17 ohm/km
Capacitance		56 pF/m
Nominal Impedance		75 ohm
Attenuance	5 MHz	4.80 db/100 m
	10 MHz	6.60 db/100 m
	20 MHz	10.80 db/100 m
	50 MHz	14.00 db/100 m
	100 MHz	22.60 db/100 m
Vel. of Prop.		80%
GENERAL DATA
Cable	O.D.	7.60 mm	8.50 mm	9.20 mm
	Standard reels	200 m
	Weight	7.40 Kg/100 m	9.00 Kg/100 m	11.40 Kg/100 m
	Operating temperature	-20°C/+70°C
Jacket	Material	PVC TM2
	Nom. Thick.	1.10 mm	1.25 mm	1.20 mm
Shield	Material	Tinned copper braid
	Coverage	≥ 90%
Conductor	Qty	3	4	5
	Strand	1 x 0.35 mm
	Area/AWG	0.10 mm²/27
	Dielectric O.D.	1.50 mm
	Material	Solid tinned copper, polyolefine insulated
