TRANSMISSION SPECIFICATIONS (for solid bare conductors)

 Frequence [MHz]

1

 4

 8

 10

 16

 20

 25

 31

 63

 100

 155

 200

 250

 Attenuance (max)

 2

 3.7

 5.5

 5.9

 7.5

 8.4

 9.5

 10.6

 15.3

 19.8

 25.1

 28.9

 32.8

 NEXT (min)

 74.3

 65.2

 60.7

 59.3

 56.2

 54.7

 53.3

 51.8

 47.3

 44.3

 41.4

 39.7

 38.3

 ACR (min)

 42.2

 61.4

 55.4

 53.3

 48.6

 46.3

 43.8

 41.2

 31.9

 24.5

 16.2

 10.8

 5.4

 PS-NEXT (min)

 42.3

 63.2

 58.7

 57.3

 54.2

 52.7

 51.3

 49.8

 45.3

 42.3

 39.4

 37.7

 36.3

 RETURN LOSS (min)

 20

 23

 24.5

 25

 25

 25

 24.3

 23.6

 21.5

 20.1

 19

 18

 17.3

TRANSMISSION SPECIFICATIONS (for stranded conductors)

 Frequence [MHz]

 1

4

8

 10

 16

20

 25

31

 63

 100

 155

200

250

 Attenuance (max)

2

3.7

 5.5

5.9

7.5

8.4

9.5

10.6

 15.3

19.8

 25.1

28.9

 32.8

 NEXT (min)

 74.3

 65.2

60.7

 59.3

 56.2

54.7

 53.3

51.8

 47.3

 44.3

41.4

 39.7

 38.3

 ACR (min)

 42.2

 61.4

55.4

53.3

 48.6

46.3

 43.8

 41.2

 31.9

24.5

16.2

10.8

5.4

 PS-NEXT (min)

 42.3

 63.2

58.7

57.3

54.2

 52.7

 51.3

49.8

 45.3

42.3

39.4

37.7

 36.3

 RETURN LOSS (min)

20

23

 24.5

 25

 25

25

 24.3

 23.6

 21.5

20.1

 19

18

17.3

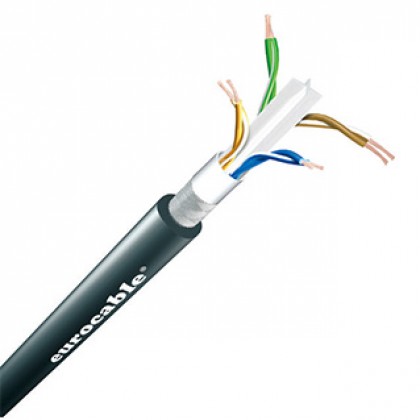

 GENERAL DATA

 Cable

 O.D.

8.50 mm

 Standard reels

 305 m

 Weight

10.70 Kg/100 m

 Jacket

 Material

 PVC (Double layer)

 Shield

 Material

Tinned copper braid

 Coverage

 Conductor

 Qty

 4 x 2

 Strand

 1 x 0.58 mm

 Area/AWG

 0.22 mm²/23

 Material

 Electrolytic copper polyethylene insulated
