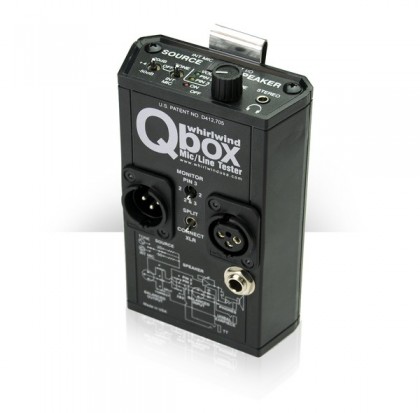

1997 년에 도입 된 이래, Qbox는 Whirlwind 가장 성공한 '블랙 박스'의 하나가되고 있습니다.
Qbox는 라이브 사운드, 유지 보수, 설치 작업 등의 애플리케이션에 이상적인 올인원 오디오 라인 테스터입니다. Qbox 마이크, 스피커, 테스트 톤 생성기 표준 헤드폰 출력, 라인 입력 용 1/4 인치 잭 또는 2k 옴 (전화) 이어폰 출력이 포함되어 있습니다 .Ahandyclip는 Qbox를 벨트 수리 트럭에 장착 있습니다.
마이크에서 파워 앰프까지 시스템의 모든 지점에서 오디오를 생성하거나 청취하는 것만으로, 어떤 부분이 작동하고 어떤 부분이 작동하지 않는지를 신속하게 확인할 수 있습니다. Qbox 전체 시스템을 시작하지 않고 다이나믹 마이크와 케이블을 빠르게 확인하실 수 있습니다. 내장 마이크 나 악기를 3 가지 수준에서 사용하여 신호 경로를 사용하거나 케이블의 끝에있는 특정 케이블을 식별합니다. 단일 표준 9V 알카라인 배터리를 탑재하고 견고한 ABS에 수납 된 Qbox는 경량이지만, 현장의 마모에 견딜 수 있습니다.

인스턴트 핸즈프리 인터폰의 경우, 헤드폰을 연결하여 회선의 양단에 1 개의 Qbox를 연결하고 내장 마이크를 사용하십시오.
이것을 사용하여 표준 3 선식 인터콤 피드를 모니터합니다 .LED는 인터콤 또는 팬텀 전원의 존재를 확인합니다.
설치시 기본 오디오 콘솔에서 무대에 스 쿼크 박스로 사용합니다. 쉽고 휴대용 강력한 모니터로 작동합니다.
Qbox의 SOURCE 절에서는 마이크 또는 라인 레벨로 내장 콘덴서 마이크에서 톤 또는 신호를 보낼 수 있습니다.
SPEAKER 볼륨 컨트롤에서 마이크 또는 라인 레벨 입력 신호를 확인할 수 있습니다.
편리한 MONITOR 스위치를 사용하면 2 채널 인터컴 등 핀 2 또는 핀 3 (핀 1 참조)의 평형 신호 또는 두개의 불평형 신호를들을 수 있습니다.
SPLIT 스위치는 2 개의 XLR을 서로 분리 톤 또는 내부 마이크를 하나의 XLR에서 발송할 수 있습니다. 또는 XLR과 "루프 스루"유닛 또는 데이지 체인 장치를 연결합니다.

• Qbox-manual(Rev1).pdf

• Qbox-manual(Rev2).pdf

• Qbox-manual(Rev3).pdf

• Qbox Oscillator Specs and Adjustment- Tech Bulletin(Rev1).pdf
